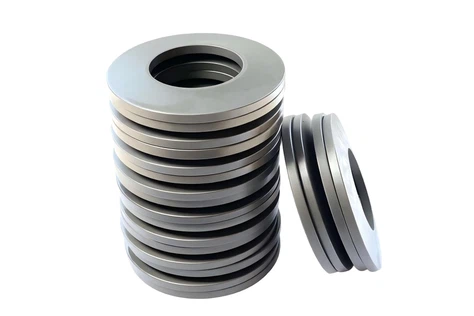

Kotoučové pružiny pro omezovač přetížení
|

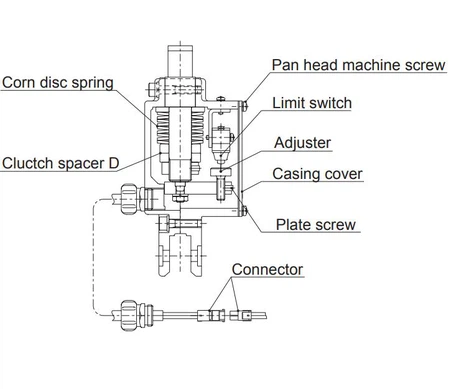

Obrázek 1. Ochrana proti přetížení talířovou pružinou nebo podložkami Belleville |
Talířové pružiny také nazývané Belleville podložky se používají hlavně v omezovačích přetížení pro zdvihací jednotky nebo elektrické řetězové kladkostroje. Když je mezi plunžr a odlitek aplikováno zatížení, plunžr působí tak, že stlačí talířovou pružinu nebo podložky Belleville. Jak se pružiny Belleville stlačují, seřizovací prvek namontovaný na rameni plunžru se pohybuje směrem ke spínači. Pokud je zatížení dostatečně velké, pružina se dostatečně stlačí, aby seřizovač aktivoval spínač. Když je spínač aktivován, přeruší ovládací obvod stykače zdvihu. |
 |
Materiál k dispozici: ●Uhlíková ocel: 51CrV4 (1,8159 / 6150) ●Nerezová ocel řady SUS300: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ●Srážením kalená nerezová ocel: 17-7PH Nerezová ocel (1.4568) ●Tepelně stabilní nerezová ocel: X22CrMoV12 1 (1,4923) ●Vysokoteplotní nerezová ocel: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
