Belleville podložky pro sadu nábojů vrtule

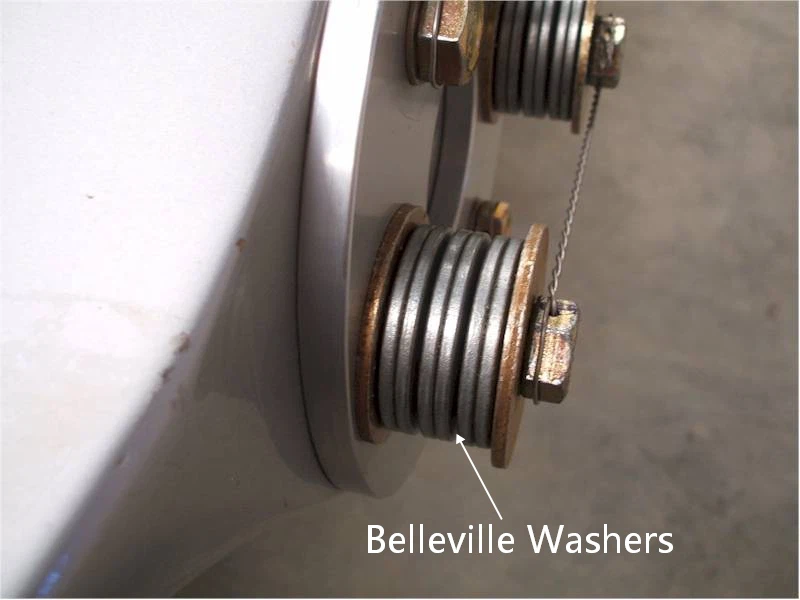

Belleville podložky, nazývané také talířové pružiny, fungují jako pružiny a používají se na hřídelích vrtule k udržení správného předpětí šroubu, absorbování vibrací, snížení hluku a chrastění vrtule a také ke kompenzaci roztahování/stahování materiálu, které by mohlo vést ke ztrátě točivého momentu nebo poškození.
V námořní aplikaci se v sadě náboje vrtule používají podložky Belleville pro snížení chrastění vrtule a hluku při řazení. Každá sada náboje vrtule obsahuje hnací pouzdro, sadu tří-podložek (podložka, tlustá podložka a podložka Belleville), pojistnou podložku s jazýčkem a pojistnou matici podpěry.
Obrázek 1: C: podložka D: Belleville podložka E: silná podložka
 |
Materiál k dispozici: ●Uhlíková ocel: 51CrV4 (1,8159 / 6150) ●Nerezová ocel řady SUS300: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ●Srážením kalená nerezová ocel: 17-7PH Nerezová ocel (1.4568) ●Tepelně stabilní nerezová ocel: X22CrMoV12 1 (1,4923) ●Vysokoteplotní nerezová ocel: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
